ZEISS PRISMO产品系列介绍

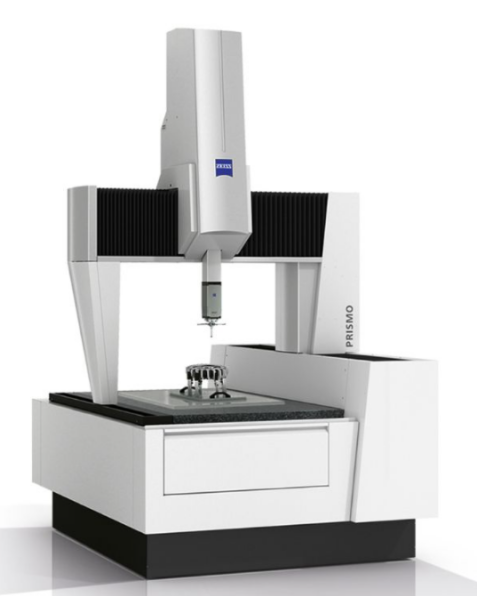

一、ZEISS PRISMO

1、高速扫描，获取高精度

使用蔡司Navigator技术，可在实现公差要求精度的前提下，自动设置可用的最高扫描速度。

2、获得高精度结果

计算机辅助精度(CAA)对机器上的动态影响进行校正，从而优化高速扫描的精度。

3、高工作效率

高性能套件包(Performance Package)中采用的FlyScan和QuickChange技术通过缩短行进路径实现高工作效率,从而节省了40%的时间，并将测量探针组的自动更换耗时缩减到之前的60%。

4、应用灵活性

ZEISS PRISMO配备了蔡司多测头平台技术(mass)。mass可以在同一台机器上进行接触式和光学测量。

5、节省时间和成本

基于ZEISS VAST gold 探头的新技术ZEISS REACH，是一种新型无极旋转探测系统，能够:

l 降低成本:只需更少的测头和吸盘

l 减少时间:旋转轴的运动速度比更换测头更快

l 提高灵活性:在进行校准之后，可以使用各个角度位置

6、扩展应用

除了可以测量尺寸、位置和形状外，还可以采用ZEISS ROTOS测头，在同一台CMM上测量粗糙度和波纹度。

7、经济效率高

由于采用了ZEISS AirSaver作为标准，使得压缩空气的耗气量减少了60%，显著降低了运营成本。

二、ZEISS PRISMO verity

1、更高精度的测量结果

通过借鉴ZEISS PRISMO ultra 的经验、技术，将EO精度提高了约20%，该测量机集成了:

l ZERODUR®光栅尺

l 扩展CAA校正功能

2、良好的性能

凭借良好的形状测量值,ZEISS PRISMO verity属于同类产品中性能出类拔萃的机器:

l 绩效指标:同等时间内，MPE_THP比 PRISMO 提高 31%

l 形状精度指标:MPE_RONt提高30%

3、高精度

ZEISS PRISMO verity 符合德标 VDI/VDE2627对“3类”测量室的要求。

只需19°至22℃温度范围的测量室，即可满足测量需求。

配备ZERODUR®光栅尺，实现高分辨率

配备80nm分辨率的浮动式ZERODUR®光栅尺，消除了温度梯度对精度的影响，无需额外的温度传感器。

三、ZEISS PRISMO fortis

1、极致的温度区间可达40℃

通过集成改良后的空气轴承，浮动安装的ZERODUR®光栅尺以及热弯曲修正技术，使机器在40℃下依旧具有优异的硬件稳定性和高精度。

2、高精度延伸至质量实验室外

ZEISS PRISMO fortis 可集成到生产线上，而无需额外投资配备空调的测量室。

3、推动自动化发展

ZEISS PRISMO fortis满足了对用于生产线质量检查的高精度CMM的要求。搭配多样的自动上下料系统，ZEISS PRISMO fortis 可实现高生产率和精度。除此之外，为了节省空间体积，可选购带有“U-Stone”的 ZEISS PRISMO fortis。

四、ZEISS PRISMO ultra

1、优异的精准性和复现性

通过更加严格的匹配机器部件以及改进功能，由此达到优异的精准性:

l ZERODUR®光栅尺，分辨率为20nm

l 改良的空气轴承校正功能

l 主动气浮阻尼系统

l 花岗岩平台的热弯曲补偿

l 防止来自地面的热辐射

2、获得高精度的结果

通过改进的CAA方法，例如校准球的弯曲校正，完善的矢量校准和用于RT测量的专用CAA校正，可以获得更高的精度，从而实现了形状的精准测量。

3、质量的形状测量

RA-AB select转台(选项)可在ZEISS PRISMO ultra上进行形状测量，实现环规的校准值优于0.2μｍ!

这些值在与著名的德国PTB机构合作后得到了确认。

遵循黄金法则，可实现形状测量的公差为2-3μｍ。

4、蔡司采用个性化的安装流程，助您满意

为了履行这一承诺，蔡司在安装完成后会进行精度验证，由训练有素的服务工程师进行验收测试。

ZEISS PRISMO产品系列规格：
