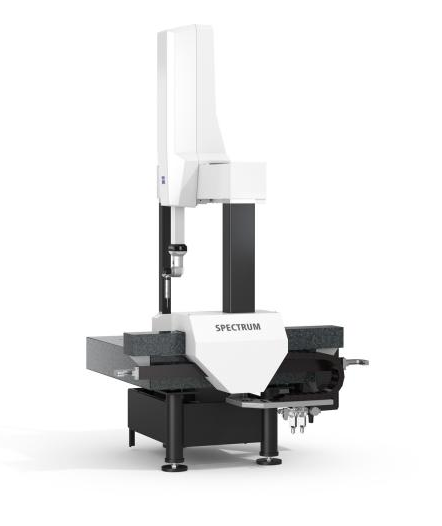

ZEISS SPECTRUM测量范围[mm]
Type | X | Y | Z |
5/5/6 | 500 | 500 | 600 |
7/7/6 | 700 | 700 | 600 |
7/10/6 | 700 | 1,000 | 600 |
10/12/6 | 1,000 | 1,200 | 600 |
10/16/6 | 1,000 | 1,600 | 600 |
ZEISS SPECTRUM特点：
1.传感器的种类
ZEISS SPECTRUM不仅可以针对工件几何特征灵活地配置ZEISSXDT触发传感器，实现高性价比的测量平台，更能配置ZEISS VASTXXT扫描传感器，进行包括轮廓度在内的形位公差的测量和评价以获得更高的测量效率。另外，ZEISS SPECTRUM能选配ZEISS全自动探头座RDS-C5，实现竖直方向和水平方向的360度旋转和测量，使其能够适用于大多数的测量应用场合。
2、坚固耐用并且高精准度
ZEISS SPECTRUM采用陶瓷导轨，以实现刚性更高、热膨胀更低和更小的移动重量。在三个轴上的气浮轴承即使在高移动速度和加速度过程中，也能实现连续的稳定性。ZEISS SPECTRUM的浮动式玻璃陶瓷光栅尺几乎没有膨胀，无需另外的温度传感器或数学补偿。
3、软件
l 基于CAD的创新性测量软件，具有可视化测量功能，不需要额外编程即可创建测量任务。
l 不需要编写难懂的代码或者文字，简单易用的面向对象编程结构。
l 根据实际的探针配置提供自动路径设置。
l CAA探针自动校准技术，节约了校准和检测时间。
4、方便控制
系统通过一个便捷的控制面板进行操作控制，不需要计算机。先进的控制系统更方便、更精准控制所有轴运动。在CNO模式中可以调节速度。
5、机器技术
l 花岗岩机器台面为这台测量机奠定了坚实的结构基础。
l 四面环抱的蔡司气浮轴承实现更好的稳定性和测量精度。
l 集成高性能减震系统，大大地扩展了产品的环境适用范围。
l 控制柜、软件、探头和其它组件均采用先进的材料和技术，造就了产品的良好品质。
l 独立于计算机的标准控制面板允许您不需计算机，只需测量机旁边的摇杆就能进行手动定位。CNC运行时，可通过速度旋钮随时进行速度控制。
l 背包式的控制柜使得整体占地面积更小，并且可以通过外部散热风扇避免控制柜发热对机器的影响。
ZEISS SPECTRUM传感器的种类
1、Direct
Direct传感器模型非常适合于测量具有垂直几何结构且没有倾斜特征的小零件。ZEISS SPECTRUM direct配备ZEISS VAST XXT扫描传感器，是一款应用蔡司技术进入扫描测量技术世界的经济的手段，用于单个加工阶段的生产和进度检测。Direct传感器模型还可根据客户的应用需求和预算，选择配备ZEISS XDT单点传感器。
2、RDS-C5
灵活的RDS-C5旋转式探头座结合蔡司的VAST XXT传感器使用，能够测量各个角度位置的特征。通过5°增量，总共5184个位置，RDS-C5可以到达大多数空间角度。这对于必须创建特定测针配置的复杂部件的测量特别有利。通过良好的校准程序，使校准时间大大减少。
提供的探头
接触式 | 接触式 |
XDT、VAST XXT | VAST XXT |
Direct配备XDT/XXT
测量范围X x Y[mm] |
500 x 500 |
700 x 700 - 700 x 1,000 |
1,000 x 1,200 - 1,000 x 1,600 |
RDS-C5配备XXT
测量范围X x Y[mm] |
500 x 500 |
700 x 700 - 700 x 1,000 |
1,000 x 1,200 - 1,000 x 1,600 |
