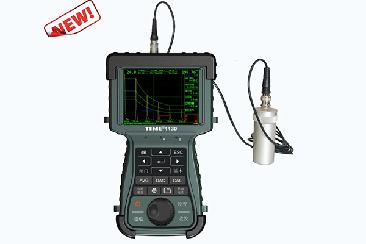

TIME 1130数字超声波探伤仪汇集时代公司26年超声仪器设计、制造经验而研制的更新换代产品，能够快速、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、 气孔、砂眼、夹杂、折叠等的检测、定位及对缺陷的定量和定性。
功能特点：
l TIME 1130数字超声波探伤仪汇集时代公司26年超声仪器设计、制造经验而研制的更新换代产品，能够快速、无损伤、精确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位及对缺陷的定量和定性。
l 广泛应用于电力、石化、锅炉压力容器、钢结构、军工、航空航天、铁路交通、汽车、机械等领域。
l 最新开发的、采用国内业界领先的可调方波激励技术，内置带有可调节选项的高性能“方波/脉冲发生器”，实现与探头的最佳匹配，对检测高衰减材料或厚工件具有极佳的穿透力和信噪比；而对检测薄工件和复合材料又有高的分辨率。
l 先进的电路设计，采用12bits 80MHz采样片，配合5.7"TFT （640x480）高分辨率彩色液晶显示屏，确保能快速、准确地对缺陷的回波信号进行显示和分析，对各种弱小信号的变化和细节都能及时响应，回波信号的实时性和真实性得到有效的保证，对缺陷性质的分析和判断极为有利。
l 支持动态录像功能，可记录4个动态记录文件，每个文件可以以16帧/秒的速度记录2分钟实时波形。（可外接U盘存贮到4个文件，每个文件半个小时）通道保存、通道存储菜单化操作，大大方便数据的分析存储。
l 支持灰度B扫功能，可显示截面灰度B扫描，一个屏幕显示丰富信息量，可用于简单TOFD应用。
l 丰富的波形冻结功能，波形冻结功能包括峰值显示、波形比较、波形包络等功能，还具有定时释放能力，大大方便用户操作。
l 机器严格符合欧标EN12668-1的标准要求。
l DAC、DGS曲线评定，取点不受限制，并内置国内主要4个探伤标准，可直接通过选取标准、试块、探伤等级自动设置DAC曲线的三线偏移量，内带“美国钢结构焊接规范焊缝分级AWS D1.1”评定标准，使检测更加得心应手，方便现场使用。
探伤功能：
l 波峰记忆：实时检索缺陷最高波，标定缺陷最大值
l 实用AVG：实用AVG曲线、自动换算缺陷φ值(X>3N，N为近场距离)
l 动态记录：检测实时动态记录波形，存储、回放
l 缺陷定位：实显水平值P、深度值D、声程值S
l 缺陷定量：实显SL定量值（DAC曲线实时定量）
l 缺陷定性：通过包络波形，人工经验判断
l 曲面修正：曲面工件探伤，修正曲率换算
l 灰度B扫描：实时扫查，描述缺陷横切面
技术参数：
基本 | 测量单位 | mm、inch、μs |
扫描范围（mm） | 零界面入射～10000 | |
声速调节（m/s） | 600～16000 | |
探头延迟（μs） | -1.000～750.000 | |
显示延迟（μs） | -20～+3400 | |
工作方式 | 单探头、双探头、透射 | |
波形显示方式 | A扫描显示、灰度B扫描显示、AB扫描同时显示 | |
脉冲发生器 | 脉冲形式 | 模拟方波 |
发射电源（V） | 100～400，10V步距可调 | |
发射脉宽（ns） | 75、100～500，50ns步距可调 | |
探头阻尼(Ω) | 50、100、200、500 | |
发射重复频率(Hz) | 10～1000 | |
接收器 | 增益（dB） | 0～110 分0.1、0.2、0.5、1.0、2.0、6.0、12.0可调 |
总带宽（MHz） | 0.5～20 | |
检波方式 | 正半波、负半波、全波、射频 | |
垂直线性误差 | ±2% | |
放大器精度（dB） | ±1 | |
抑制（%） | 屏高的0～80 | |
采样速率（MHz） | 单片80 12bits | |
发射串扰抑制（dB） | ≥80 | |
发射脉冲后盲区（μs） | ≤10（与发射有关） | |
动态范围（dB） | ≥40 | |
瞬时分辨力（dB） | ≥32 | |
水平线性误差 | ≤0.1% | |
灵敏度余量 | ≥62dB | |
测量 | 测量闸门 | 2个独立测量闸门 |
检测方式 | 边沿、峰值 | |
闸门测量 | 回波的幅值、声程、深度、投影等 | |
冻结 | 冻结方式有：全冻结、峰值、比较、包络等方式 | |
AVG当量计算 | 根据缺陷回波和AVG曲线自动计算缺陷进行评估 | |
DAC缺陷定量 | 根据缺陷回波和DAC 曲线对缺陷进行评估 | |
闸门逻辑 | 关、测量、进波报警、失波报警 | |
闸门报警 | 关、即时、保持.2s、保持.5s、保持1s、保持2s、锁存 | |
报警蜂鸣 | 关、开 | |
数据管理，通信及打印 | 数据存储 | 50个探伤参数通道记录 |
1000幅波形图 | ||
（包括980幅A扫描波形和20幅B扫描波形） | ||
4x2000帧的动态波形 | ||
数据管理 | 实现对通道、波形、动态记录的存储、查看、回放操作 | |
上述均可存储到本地或U盘 | ||
通信 | 通过USB接口与PC机通信 | |
输出接口 | USB OTG接口 | USB2.0 Device 与PC机通讯接口 |
USB2.0 Host 接U盘 | ||
其它 | 产品重量（kg） | 约1.6 |
产品外型尺寸（mm） | 300×180×58（不带遮光罩） | |
工作温度（℃） | -10～+50 | |
存储温度（℃） | -20～+60 | |
语言 | 英语、中文 | |
探头连接 | LEMO 或BNC | |
电池容量（mAh） | 聚合物电池2×3.7V 5000mAh | |
电池工作时间（h） | 不低于8 | |
充电时间（h） | 不超过8 | |
电源适配器 | 输入100-240～50/60Hz | |
输出9V DC/3 A～4A | ||
标准配置 | 主机、直探头2.5MHzφ20、斜探头5MHz8 x 9K2、耦合剂、电池、皮套、背带、电源适配器、探头线、软件 | |
可选附件 | PC端通讯软件、试块、其它探头 | |
